MessagePosté le: Dim 25 Fév - 19:00 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Bonjour
je suis a la recherche d'un schéma electrique du combiné de compteur avec l' ordinateur du solara sx de 1985 (la partie jaune ) par avance merci



_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
Publicité






MessagePosté le: Dim 25 Fév - 19:00 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Bruno G
Administrateur
Administrateur

Hors ligne

Inscrit le: 07 Jan 2009
Messages: 12 849
Localisation: Mirefleurs (63)
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 25 Fév - 19:45 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Alors là , je pense que tu nous poses une colle , je ne pense pas qu'on ait ça sur le forum . Confused

Je sais qu'on a la notice d'utilisation mais le schéma électrique... Rolling Eyes
_________________
TALBOT________ On the move !
Revenir en haut
Vince1307
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Oct 2008
Messages: 3 217
Localisation: limay(78)
Masculin Bélier (21mar-19avr) 蛇 Serpent

MessagePosté le: Dim 25 Fév - 20:20 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

ont a seulement ceux pour 1307/1308

à mon avis il y a pas beaucoup de différence avec ceux de la solara
_________________
La 1307 une voiture fantastique
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Dim 25 Fév - 21:41 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

merci ,ou peut on alors trouver ceux des 1307/8 svp , merci ?
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
Vince1307
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Oct 2008
Messages: 3 217
Localisation: limay(78)
Masculin Bélier (21mar-19avr) 蛇 Serpent

MessagePosté le: Dim 25 Fév - 23:08 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

pascal66 a écrit:

merci ,ou peut on alors trouver ceux des 1307/8 svp , merci ?

dans la rubrique électricité en post it
_________________
La 1307 une voiture fantastique
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Dim 25 Fév - 23:20 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

je te remercie Vince mais cela ne m 'aide pas beaucoup , dommage  Crying or Very sad
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
Ferrailleur auvergnat
Pro en 1307/8/9,1510,solara
Pro en 1307/8/9,1510,solara

Hors ligne

Inscrit le: 28 Oct 2008
Messages: 1 693
Localisation: sauxillanges
Masculin Taureau (20avr-20mai)

MessagePosté le: Lun 26 Fév - 12:32 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Salut à toi,


Expliques nous ce que tu veux faire. Je n'ai pas de schéma électrique mais je dispose d'un faisceaux complet de solara SX de 1985 avec son combiné et son clavier d'ordinateur de bord.


ça peut aider !


Amicalement.
_________________
A tchao bon bidouillages.
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Lun 26 Fév - 13:07 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Salut ,
en fait j' ai une solara sx de 1985 , j' ai prélevé dessus le moteur/boite pour monter sur mon rancho , je voulais aussi adapter le combiné compteur / compte tour, mais j' aurais voulu avoir le schéma de branchement des 16 broches pour le faire correspondre a celui du rancho et dans le même coup je me suis dit pourquoi pas monter l' obd , voila le but de ma demande
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
Joris
Pro en 1307/8/9,1510,solara
Pro en 1307/8/9,1510,solara

Hors ligne

Inscrit le: 07 Aoû 2013
Messages: 1 133
Localisation: Poissy
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Lun 26 Fév - 21:54 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Comme tu as la voiture complète, tu enlèves le faisceau de la Solara et tu le détailles. Il faudra aussi récupérer la sonde de distance, les câbles compteur, le debitmetre.
_________________
J2A Powaaaaaaaaa'!
Ma T.A.G.O.R.A. est fantastique!
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Lun 26 Fév - 21:57 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

je te remercie , tout est démonté sauf le faisceau  Mr. Green
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Mar 27 Fév - 08:25 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

mais j' avoue que d' avoir le schéma de branchement du combiné m' aurais servis car j' ai celui d' origine du rancho et j' aurais pu le modifier pour monter celui du solara
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
Ferrailleur auvergnat
Pro en 1307/8/9,1510,solara
Pro en 1307/8/9,1510,solara

Hors ligne

Inscrit le: 28 Oct 2008
Messages: 1 693
Localisation: sauxillanges
Masculin Taureau (20avr-20mai)

MessagePosté le: Mer 28 Fév - 17:41 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Salut à tous,


Voilà qui devrait faire avancer le schmilblick.


Tout d'abord les photos des prises du faisceau de Solara SX de 07/1984.  C'est un faisceau pour combiné VEGLIA.

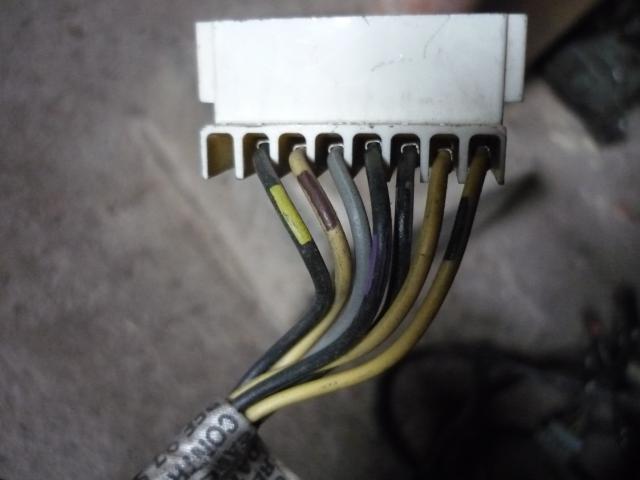

La prise blanche

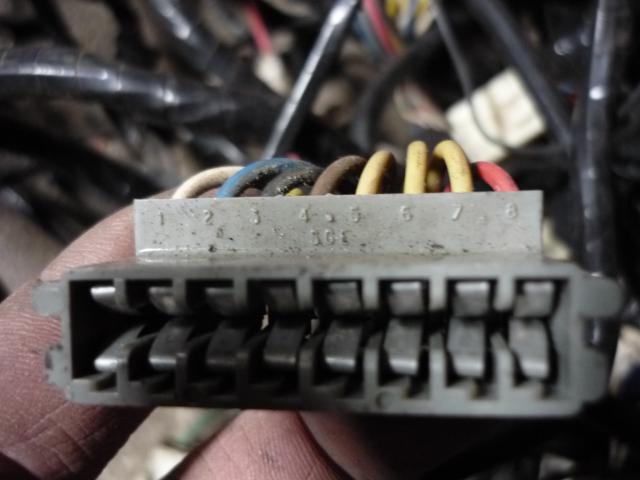

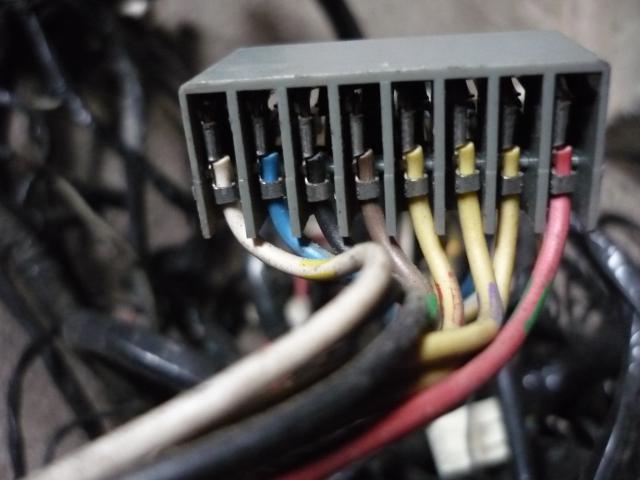

La prise grise










Maintenant, je donne les positions des fils dans chaque prise et à quoi ils servent. ( Sur les prises il y a des chiffres de 1 à 8 comme on le voit sur les photos.


Prise blanche:


en 1: fil jaune - rep: marron  ( voyant alerte huile )
en 2: fil jaune - rep: blanc     ( mano temp eau )
en 3: fil noir   - rep: gris       ( voyant frein à main )
en 4: fil noir   - rep: violet      ( voyant starter )
en 5: fil gris   --------------     ( c'est alimentation en "+" du combiné )
en 6: fil jaune - rep: marron   ( mano pression huile )                         fil à créer jusqu'au mano de pression d'huile
en 7: fil noir   - rep: jaune      ( compte tours )                                   fil à créer jusqu'à la borne" RUP" de la bobine
en 8: -------------------------------------------------------------------------------------------------


prise grise


en 1: fil blanc   - rep: jaune      ( voyant clignotants )
en 2: fil bleu ------------------   ( voyant plein phares )
en 3: fil noir -------------------  ( masse )
en 4: fil marron - rep: vert       ( feux positions -veilleuses )
en 5: fil jaune   - rep: rouge     ( jauge essence )
en 6: fil jaune   - rep: violet     ( voyant alerte temp eau ) que sur les solara d'après 1984 )
en 7: fil jaune   ---------------   ( voyant alerte minimum essence )
en 8: fil rouge   - rep: vert       ( voyant batterie ).


Avec ceci ça va t'aider pour rebrancher sur ton faisceau rancho . Logiquement tu vas retrouver certaines couleur de fil avec les repères couleurs.  Tu vas voir certains fils qui étaient sur la prise grise du rancho vont se retrouver sur la prise blanche du combiné solara. Donc en plus de les déplacer dans les prises il faut les rallonger.


Je te souhaite surtout de la patience.


Amicalement.

_________________
A tchao bon bidouillages.
Revenir en haut
Bruno G
Administrateur
Administrateur

Hors ligne

Inscrit le: 07 Jan 2009
Messages: 12 849
Localisation: Mirefleurs (63)
Masculin Bélier (21mar-19avr)

MessagePosté le: Mer 28 Fév - 18:00 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Sacré boulot de repérage que tu nous as fait là Alain , bravo . Okay

Je souhaite quand même bon courage à notre ami du 66 pour pouvoir remonter le combiné de Solara sur son Rancho . Wink
_________________
TALBOT________ On the move !
Revenir en haut
JULES
Pro en 1307/8/9,1510,solara
Pro en 1307/8/9,1510,solara

Hors ligne

Inscrit le: 19 Avr 2011
Messages: 1 909
Localisation: BRETAGNE (22)
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 28 Fév - 18:07 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Ca me rappelle des souvenirs Mr. Green  ,mais bon ça se fait bien  Okay


Ensuite le TDB
 ,l'origine basic avec compteur ,jauge essence , t° d'eau et pendule HS
 ,allez hop poubelle

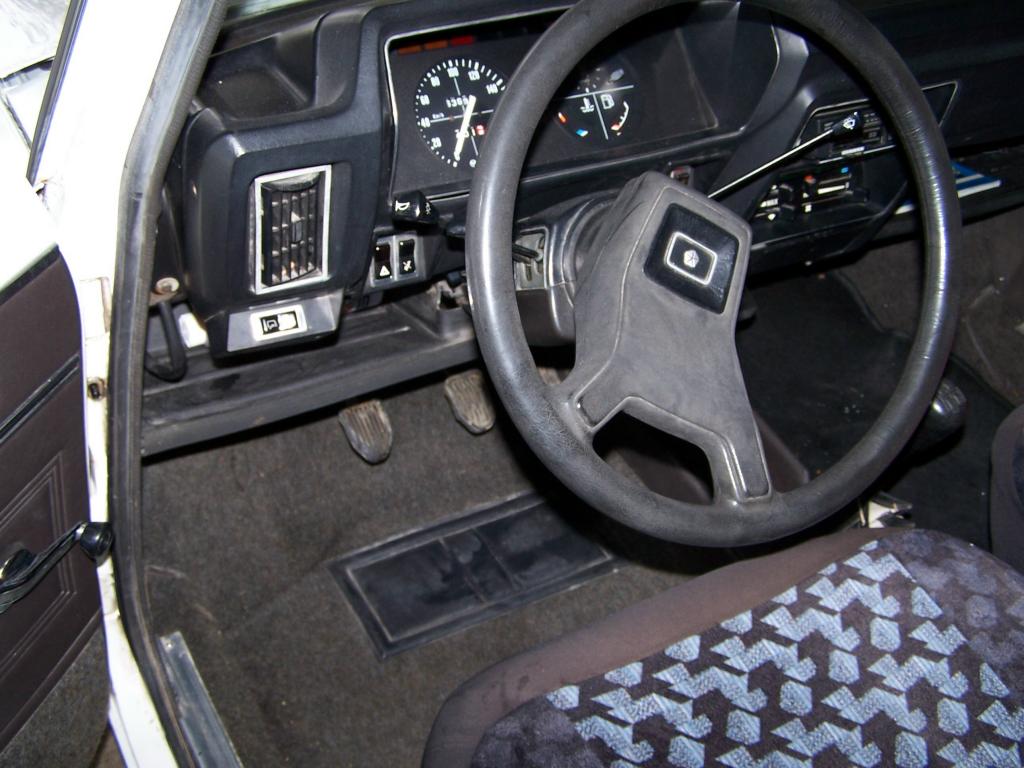

Avant

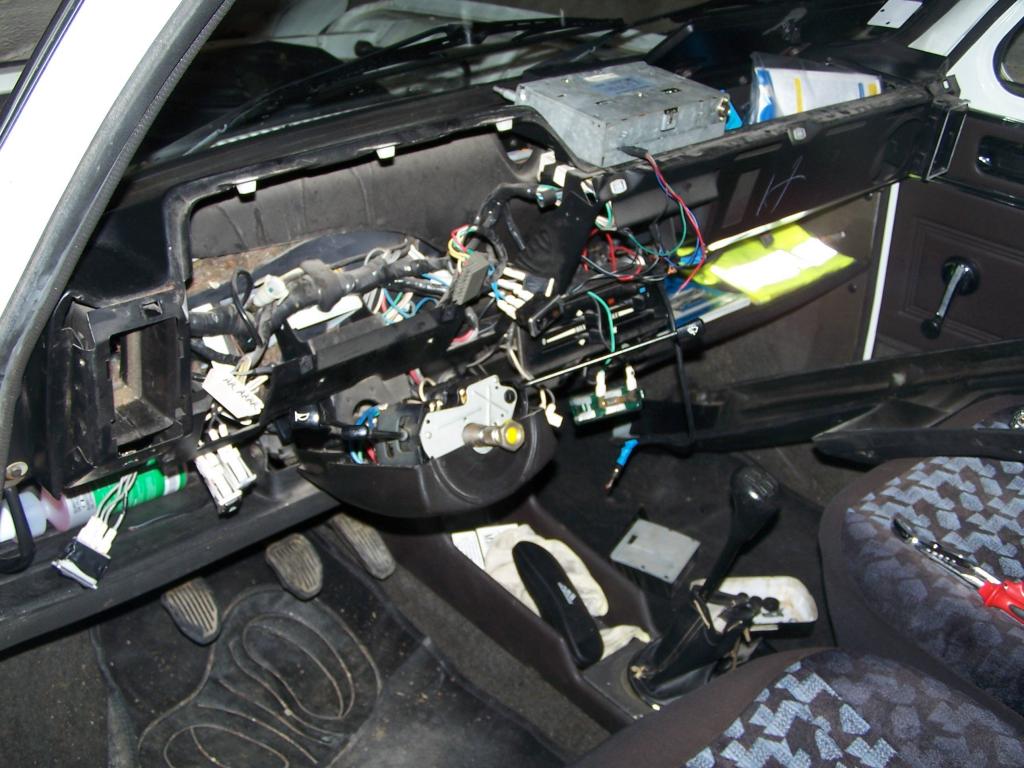

 Pendant



J'ai attaqué le changement de combiné
 ,quelques bricoles à enlever mais cela c'est bien passé


On y voit plus clair

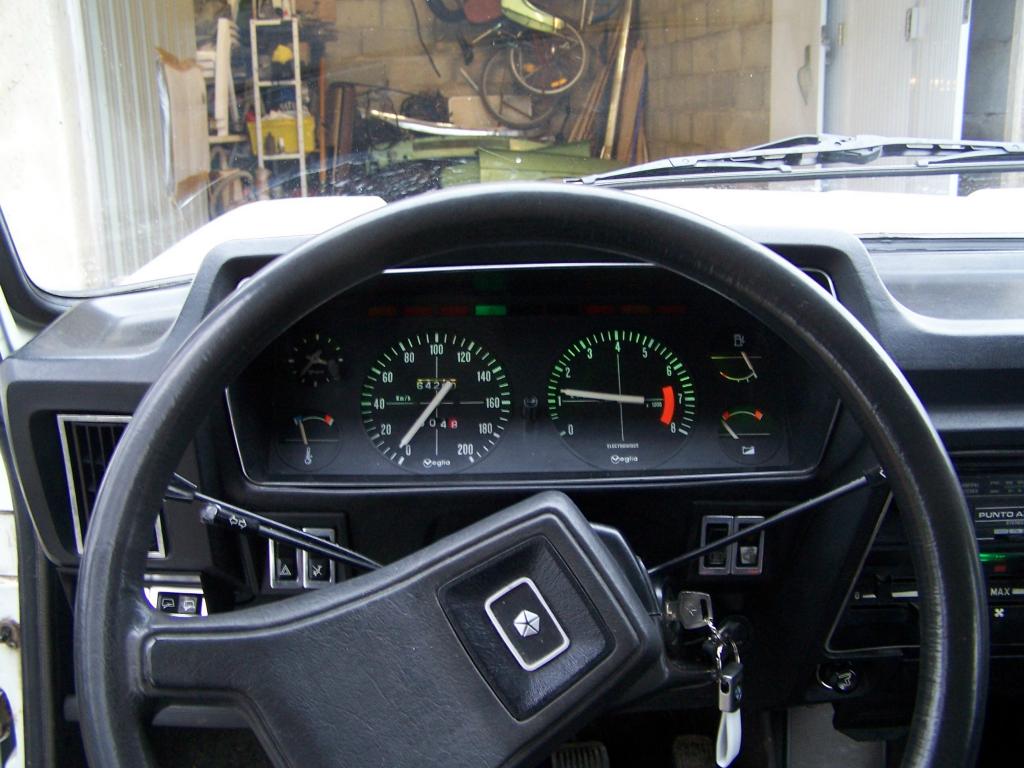

Après  Okay

C'est quand même plus beau
 ,non






Et bien sur tout fonctionne nickel

Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Mer 28 Fév - 20:58 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

oui Jules , on trouve les schémas des 1100" basic "et " es " cela aide et se fait plus facilement , je le concède , mais la sans schéma c' est plus ....comment dirais je , surtout quand on te dis que le solara ne se monte pas c' est encore plus ........
Merci Alain c' est sur que cela va bien m' aider , c' est génial , encore merci   Okay Okay
_________________
boire de l' alcool ne résout pas les problèmes , ceci dit boire du lait non plus..
Revenir en haut
JULES
Pro en 1307/8/9,1510,solara
Pro en 1307/8/9,1510,solara

Hors ligne

Inscrit le: 19 Avr 2011
Messages: 1 909
Localisation: BRETAGNE (22)
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 2 Mar - 13:28 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

Si ça se monte ,PEPITO l'a fait sur sur RANCHO  Wink
Revenir en haut
pascal66
Roule en 1510 GL
Roule en 1510 GL

Hors ligne

Inscrit le: 20 Fév 2016
Messages: 115
Localisation: 66670
Masculin Lion (24juil-23aoû) 虎 Tigre

MessagePosté le: Ven 2 Mar - 21:00 (2018)    Sujet du message: schema electrique combiné solara sx Répondre en citant

je sais que Pepito l' a fait , je l' ai contacté , il m a aimablement donné le schéma dont il s' est servi , mais c' est un modèle ancien , tan pis ....
Mais la cela va le faire  Okay Okay
